Informazioni di Base.
Model No.
RU4538-BM1.5
protocollo
Nmea-0183
chip
G7020-Kt
consumo
max. 30 ma
linea
150 cm
pacchetto
sacchetto di plastica
colore
nero
Pacchetto di Trasporto
Paper Carton
Specifiche
Size 45mm*38mm*13mm
Marchio
DeliNComm
Origine
China
Capacità di Produzione
100000/Day
Descrizione del Prodotto

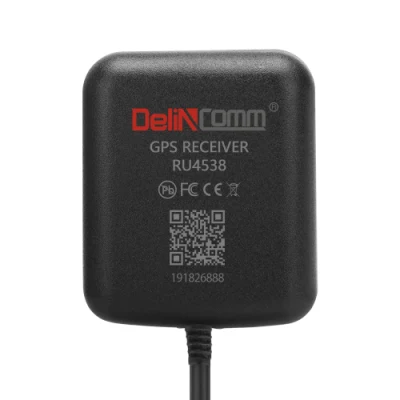

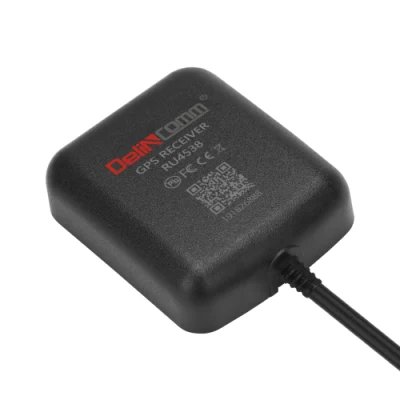

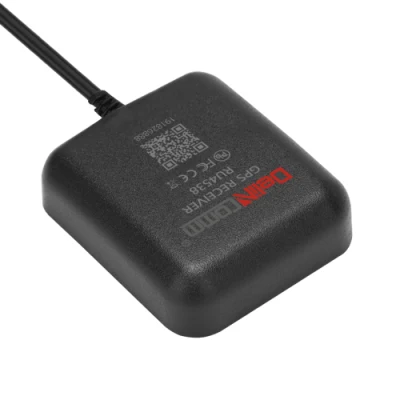

Modulo GNSS con ricevitore GPS per G-mouse con cavo da 1, 5 m La serie di moduli Comm RU4538-BM1.5 di Delin è una famiglia di Ricevitori GPS autonomi con l'alta motore di posizionamento performance 7020 . Questi ricevitori flessibili ed economici offrono numerose connessioni Opzioni in Contenitore miniaturizzato 45x38x13mm. La loro architettura compatta e la potenza e. Opzioni di memoria Moduli RU4538-BM1.5 ideali per dispositivi mobili a batteria con vincoli di spazio e di costo molto rigorosi. Caratteristiche Costruito su un set di chip G7020-KT ad alte prestazioni e bassa potenza Sensibilità ultra elevata: -165 dBm TTFF estremamente veloce a basso livello di segnale LNA ad alto guadagno incorporato Basso consumo energetico: [email protected] Protocollo compatibile NMEA-0183 o protocollo personalizzato Tensione di esercizio: 3, 0 V--5, 0 V. Gamma di temperatura di esercizio: Da -40 a 85ºC Dimensioni antenna patch: 25x25x4mm Fattore di forma ridotto : 45x38x13mm Tipo di comunicazione: UART/TTL Tipo di interfaccia a filo: BM a 4 pin, L=150cm Conformità RoHS (senza piombo) Immagine del prodotto Caratteristiche principali
Fabbrica
| Parametro | Specifiche |
| Alimentazione | Tensione di alimentazione: 3, 0 V~5, 0 V Tipica: 3, 3 V. |
| Consumo energetico | Acquisizione: 30 ma @VCC=VBAT=3, 3 V. |
| Tracking: 25 ma @VCC=VBAT=3, 3 V. | |
| Backup: 15uA @VBAT=3, 3 V. | |
| Tipo di ricevitore | Code 56 canali di ricerca , 22 Canali di tracking sincroni |
| GPS& QZSS L1 1575, 42 MHZ C/A , GLONASS L1OF 1602 MHZ, | |
| SBAS: WAAS, EGNOS, MSAS, GAGAN | |
| Sensibilità | Tracciamento: -165 dBm |
| Riacquisizione: -156 dBm | |
| Acquisizione: -146 dBm | |
| TTFF (autonomo) | Avviamento a freddo: Tipo 35s @-130dBm |
| Avviamento a caldo: Tipo 30s @-130dBm | |
| Hot Start : 1s Tipo @-130dBm | |
| Precisione della posizione orizzontale (Autonomo) | CEP < 2, 5 m @-130 DBm |
| Velocità di aggiornamento massima | Fino a 10 Hz, 1 Hz per guasto |
| Precisione Del segnale 1PPS | non abilitato |
| Precisione di accelerazione | Senza Aiuto: 0.1m/s² |
| Prestazioni dinamiche | Altitudine massima: 18.000 m. |
| Velocità massima : 515 m/s. | |
| Accelerazione : 4G | |
| Porta UART | Porta UART: TXD E RXD |
| Supporta Velocità di trasmissione Da 4800 bps A 115200 bps, 9600 bps Per impostazione predefinita | |
| Porta UART Per Uscita NMEA e UBX, Ingresso binario o Ublox corretto | |
| Range di temperatura | Funzionamento normale : -40°C ~ +85°C. |
| Temperatura di conservazione: -45°C ~ +125°C. | |
| Caratteristiche fisiche | Dimensioni: 45±0.20 × 38±0.20 ×13±0, 50 mm |
| Specifiche della linea di collegamento: BM a 4 pin , L=150cm | |
| Peso: Circa 20 g. |
