Informazioni di Base.
Descrizione del Prodotto

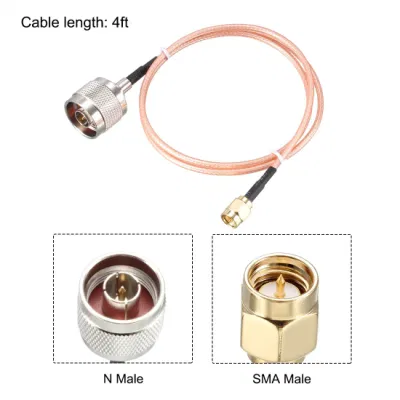

Maschio SMA con corpo in ottone placcato oro e contatti N Maschio con connettore nichelato per modem router 4G/LTE GPS ricevitori
| SMA | PMI | MCX | MMCX | |
| Range di temperatura | -55ºC~+155ºC (CAVO PE -40ºC~+105ºC) | -55ºC~+155ºC (CAVO PE-40ºC~+105ºC) | -55ºC~+155ºC (CAVO PE-40ºC~+105ºC) | -55ºC~+155ºC (CAVO PE-40ºC~+105ºC) |
| Impedenza | 50Ω | 50Ω,75Ω | 50Ω,75Ω | 50Ω |
| Gamma di frequenza | CC-12,4 GHz (CC semi-rigled-18 GHz) | DC-4 GHz (50Ω) CC-2 GHz (75Ω) | DC-6 GHz | DC-6 GHz |
| Tensione di esercizio | 335 V RM.s a livello del mare | 335 V RM.s a livello del mare | 250V(50Ω) 170V(75Ω) al livello del mare | 170 V r.m.s a livello del mare |
| Tensione di resistenza | 1000 V r.m.s a livello del mare | 1000 V r.m.s a livello del mare | 500 V(50) 250 V(750) a livello del mare | 500 V RM.s a livello del mare |
| Resistenza di contatto | ||||
| Contatto centrale | ≤3mΩ | ≤6mΩ | ≤5mΩ | ≤5mΩ |
| Contatto esterno | ≤2.5mΩ | ≤1MΩ | ≤2.5mΩ | ≤2.5mΩ |
| Resistenza di isolamento | ≥5000mΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ |
| Forza di ritenzione del conduttore centrale | ≥0,28 N. | ≥0,28 N. | ≥0,28 N. | ≥0,28 N. |
| Forza di ritenzione del dado di accoppiamento | ≥180N | ≥180N | ||
| Perdita di inserimento | 0.1 *√f(GHz)dB@1 GHz | 0.1 *√f(GHz)dB@1 GHz | 0.1 *√f(GHz)dB@1 GHz | 0.1 *√f(GHz)dB@1 GHz |
| Forza di innesto | 8-63 N. | ≤20 N. | ≤15 N. | |
| Forza di disinnesto | 8-63 N. | ≥8N | ≥6N | |
| Rapporto d'onda stazionaria di tensione | ||||
| Dritto | ≤110+0,02f | ≤1.35/3GHz | ≤1.20/1GHz | ≤1.25/53 GHz |
| Angolo retto | ≤1.20+0,03f | ≤1.45/1GHz | ≤1.45/1GHz | ≤1.43/3GHz |
| Durata(accoppiamento) | ≥500 cicli | ≥500 cicli | ≥500 cicli | ≥500 cicli |
| UHF | N | 4.3-10 | TNC | |
| Range di temperatura | -40ºC~+85ºC | -55ºC~+155ºC (CAVO PE-40ºC~+105ºC) | -55ºC~+155ºC (CAVO PE-40ºC~+105ºC) | -55ºC~+155ºC (CAVO PE-40ºC~+105ºC) |
| Impedenza | Non costante | 50Ω | 50Ω | 50Ω |
| Gamma di frequenza | CC-300 MHz | CC-11 GHz | DC-6 GHz (50Ω) | CC-11 GHz |
| Tensione di esercizio | 750 V RM.s a livello del mare | 500 V RM.s a livello del mare | 2500 V RM.s a livello del mare | 500 V r.m.s a livello del mare |
| Tensione di resistenza | 2000 V r.m.s a livello del mare | 2500 V r.m.s a livello del mare | 5000V RM.s al livello del mare | 1500 V RM.s a livello del mare |
| Resistenza di contatto | ||||
| Contatto centrale | ≤5mΩ | ≤1MΩ | ≤1MΩ | ≤10mΩ |
| Contatto esterno | ≤5mΩ | ≤1MΩ | ≤1MΩ | ≤2.5mΩ |
| Resistenza di isolamento | ≥5000mΩ | ≥5000mΩ | ≥10000mΩ | ≥5000mΩ |
| Forza di ritenzione del conduttore centrale | ≥1,1N | ≥0,56 N. | ≥0,35 N. | ≥0,57 N. |
| Forza di ritenzione del dado di accoppiamento | ≥400 N. | ≥180N | ||
| Perdita di inserimento | 0.1 *√f(GHz)dB@1 GHz | 0.1 *√f(GHz)dB@1 GHz | ||
| Forza di innesto | ||||
| Forza di disinnesto | ||||
| Rapporto d'onda stazionaria di tensione | ||||
| Dritto | ≤1.15/6GHz | ≤1.10/4GHz | ≤1.22/3GHz | |
| Angolo retto | ≤1.15/6GHz | ≤1.2/4-6 GHz | ≤1.30/3GHz | |
| Durata(accoppiamento) | ≥503 cicli | ≥500 cicli | ≥500 cicli | ≥500 cicli |
Il termine "connettore UHF" si riferisce generalmente a un tipo di connettore a radiofrequenza progettato per funzionare nella gamma UHF (Ultra High Frequency). I connettori UHF sono comunemente utilizzati per varie applicazioni RF, tra cui comunicazioni radio, trasmissioni televisive e radio amatoriali.
1. Gamma di frequenza: I connettori UHF funzionano nella gamma di frequenza da 300 MHz a 3 GHz. Sono comunemente utilizzati per i segnali nelle bande VHF (Very High Frequency) e UHF.
2. Design filettato: I connettori UHF sono dotati di un meccanismo di accoppiamento filettato, il che significa che possono essere fissati saldamente sul connettore di accoppiamento. Il design filettato fornisce un collegamento affidabile e robusto.
Tipi di genere: I connettori UHF sono disponibili sia nella versione maschio che nella versione femmina. Il connettore maschio ha filettature esterne, mentre il connettore femmina ha filettature interne. Questa filettatura consente un collegamento sicuro quando i due connettori sono avvitati insieme.
4. Applicazioni: I connettori UHF sono ampiamente utilizzati in applicazioni in cui è necessaria una connessione RF robusta e affidabile, come ad esempio in antenne radio mobili, walkie-talkie, apparecchiature radio amatoriali e alcuni tipi di antenne per la televisione o la comunicazione wireless.
PL-259 e SO-239: I tipi più comuni di connettori UHF sono spesso indicati come PL-259 (maschio) e SO-239 (femmina). I connettori PL-259 sono comunemente utilizzati per i cavi, mentre I connettori SO-239 sono generalmente presenti sui dispositivi.
6. Limitazioni: Sebbene i connettori UHF siano ampiamente utilizzati, potrebbero non essere adatti per applicazioni ad alta frequenza a causa di una maggiore perdita di segnale a frequenze più elevate. In tali casi, possono essere preferiti connettori con migliori caratteristiche prestazionali, quali connettori di tipo N o SMA.
