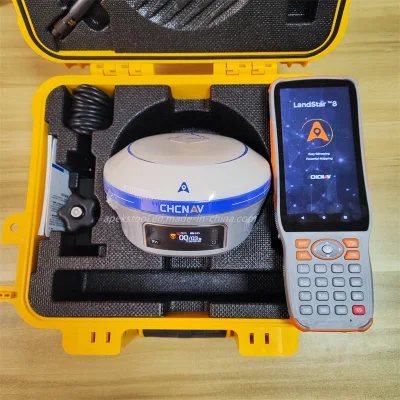

- Pacchetto
- Profilo aziendale
- Caso cliente
Informazioni di Base.
Model No.
i93/X16 Pro
radio uhf interna
radio interna rk/tk, 0,5 w/2 w.
scheda nano sim
sì
rilevamento inclinazione imu
60 gradi
protocale
chc, trasparente, velocità di collegamento tt450: 9600 bps / 192
memorizzazione dei dati
8 gb di storga interna
batteria
batteria integrata non rimovibile 9, 600 mah, 7.4 v
peso
<1,15 kg
Bds
B1I, B2I, B3I, B1c, B2a, B2b*
GPS
L1c, a, L2c, L2p(Y), L5
Glonass
L1, L2, L3
Galileo
E1, E5a, E5b, E6*
Qzss
L1, L2, L5, L6*
Sbas
L1, L5
display
display a colori oled da 1"
Pacchetto di Trasporto
Carton
Specifiche
20kg
Marchio
X16 pro/i93
Origine
Shanghai
Capacità di Produzione
100sets/Month
Descrizione del Prodotto
* 1408 CANALI, ISTAR E MOTORE IBRIDO
Il ricevitore GNSS i93 è dotato di 1408 canali che tracciano le costellazioni e le frequenze complete, è alimentato da un processore RF-SoC integrato e dalla tecnologia Istar CHCCNAV. Con un aumento del 15% delle prestazioni RTK GNSS di livello generale in ambienti difficili, il sistema i93 fornisce dati di posizionamento affidabili e precisi. Il motore ibrido integrato e la tecnica proprietaria di mitigazione delle interferenze a banda stretta migliorano la qualità dei dati GNSS e le capacità di tracciamento del segnale di oltre il 20%, garantendo le migliori prestazioni possibili per il GNSS RTK per qualsiasi applicazione. *NAVIGAZIONE VISIVA E STAKEHOLOUT
I93 integra telecamere a livello di stelle per offrire una navigazione visiva 3D coinvolgente e un'esperienza di stakeholout. Con la visualizzazione 3D del software Landstar, i topografi sono guidati da una freccia direzionale chiara e accattivante e da una distanza in tempo reale, con il punto di interesse indicato direttamente a terra. Inoltre, sono disponibili funzionalità di visualizzazione 3D per le parti interessate della linea e le mappe basate su CAD, rendendo le operazioni allo stesso modo semplici, intuitive ed efficienti. Ciò semplifica il processo di stakeholout, consentendo un rapido completamento in pochi secondi e un aumento dell'efficienza fino al 50% per gli operatori meno esperti sul campo.
*INDAGINE VISIVA E MODELLAZIONE 3D
I93 è uno strumento di rilevamento all'avanguardia che combina GNSS, IMU e due telecamere a otturatore globale di qualità superiore con tecnologia di fotogrammetria video. Fornisce in pochi secondi le coordinate 3D di livello generale dell'acquisizione video reale, rendendo più facile il rilevamento di punti difficili da raggiungere, con segnale ostruito e pericolosi sul campo, come ad esempio i passaggi di superamento, sotto le onde e vicino ai poli di alimentazione. Grazie all'acquisizione video panoramica dinamica e al confronto automatico delle immagini, i93 migliora la produttività fino al 60%. Lo scatto continuo ad alta velocità automatico e la generazione di immagini adiacenti con sovrapposizione fino al 85% garantiscono un'elaborazione di alta qualità. I topografi che cercano facilità, velocità e precisione troveranno i93 uno strumento ideale.
*un'efficiente indagine IMU-RTK è stata facilitata
L'IMU i93 GNSS integrato per la compensazione automatica dell'inclinazione del palo aumenta la velocità e l'efficienza di rilevamento, progettazione e mappatura fino al 30%. L'inizializzazione in tempo reale e senza interferenze del modulo inerziale a 200 Hz viene eseguita in soli 5 secondi e garantisce una precisione di 3 centimetri su un intervallo di inclinazione del polo fino a 30 gradi. La misurazione e la determinazione con il GNSS i93 è rapida, facile ed estremamente produttiva, sia che siate tecnici, caposquadra o topografi
Landstar 8 è costruito sulla gestione del flusso di lavoro facile da usare e su un'interfaccia grafica intuitiva progettata per contribuire a completare in modo efficiente progetti di rilevamento e mappatura ad alta precisione. Landstar™ 8 è versatile e integra tutte le funzioni di rilevamento topografico per diverse applicazioni, tra cui la misurazione di geometri di costruzione, la misurazione dei punti di controllo, il supporto nativo dei progetti CAD, punti rapidi e precisi, stakeholouts di linee e superfici, costruzione di strade, acquisizione di dati GIS e altro ancora. I formati completi di importazione ed esportazione dei dati standard del settore consentono a Landstar™ 8 di essere integrato senza problemi negli ambienti software esistenti e di garantire una produttività immediata
| Prestazioni GNSS | |
| Canali | 1408 canali |
| GPS | L1C, A, L2C, L2P(Y), L5 |
| GLONASS | L1, L2, L3 |
| Galileo | E1, E5a, E5b, E6* |
| BeiDou | B1I, B2I, B3I, B1C, B2A, B2B |
| QZSS | L1, L2, L5, L6* |
| PPP | B2B-PPP |
| SBAS (supporto EGNOS) | L1, L5 |
| Accuracies GNSS | |
| Cinematica in tempo reale (RTK) | H: 8 mm + 1 ppm RMS V: 15 mm + 1 ppm RMS Tempo di inizializzazione: < 10 s. Tempo di inizializzazione: 99.9% |
| Cinematica di post-elaborazione (PPK) | H: 3 mm + 1 ppm RMS V: 5 mm + 1 ppm RMS |
| Post-elaborazione statica | H: 2.5 mm + 0.5 ppm RMS V: 5 mm + 0.5 ppm RMS |
| Differenziale di codice | H: 0.4 m RMS | V: 0.8 m RMS |
| Autonomo | H:1.5 m RMS | V: 2.5 m RMS |
| Indagine visiva | Tipico 2~4 cm, intervallo 2~15 m. |
| Velocità di posizionamento | 1 Hz, 5 Hz e 10 Hz |
| Tempo di correzione | Avviamento a freddo: < 45 s, avviamento a caldo: < 10 s riacquisizione del segnale: < 1 s. |
| Frequenza di aggiornamento IMU | 200 Hz |
| Angolo di apertura | 0-60° |
| RTK con compensazione dell'inclinazione | Incertezza aggiuntiva dell'inclinazione orizzontale del polo, generalmente inferiore a 10 mm + inclinazione di 0.7 mm/° |
| Ambienti | |
| Temperatura | In funzione: Da -40°C a +65°C (da -40°F a +149°F) Conservazione: Da -40°C a +85°C (da -40°F a +185°F) |
| Umidità | 100% di non condensa |
| Protezione ingresso | IP67 (in conformità a IEC 60529) |
| Goccia | Sopravvivi a una caduta da palo di 2 metri |
| Vibrazione | Conforme a ISO 9022-36-08 e MIL-STD-810G- 514.6-Cat.24. |
| Membrana impermeabile e traspirante | Evitare l'ingresso di vapore acqueo in ambienti difficili |
| Elettrico | |
| Consumo energetico | UHF/ 4G RTK Rover senza telecamera: Tipico stakeout visivo da 2.8 W/rilevamento visivo: Tipico da 4 W. |
| Capacità della batteria agli ioni di litio | Batteria integrata non rimovibile 9,600 mAh, 7.4 V. |
| Tempo di funzionamento con batteria interna | UHF/ 4G RTK Rover senza telecamera: Fino a 34 ore Visual Stakeout/Visual Survey: Fino a 24 ore UHF RTK base: Fino a 16 ore statico: Fino a 36 ore |
| Ingresso di alimentazione esterno | DA 9 V CC A 28 V CC |
| Hardware | |
| Dimensioni (P x a) | φ 152 x 81 mm (Φ 5.98 x 3.19 poll.) |
| Peso | 1.15 kg (2.54 lb) |
| Pannello anteriore | Display a colori OLED da 1.1", 2 LED, 2 pulsanti fisici |
| Sensore di inclinazione | IMU senza calibrazione per la compensazione dell'inclinazione del polo. Immune ai disturbi magnetici. Livellamento della bolla elettronica. |
| Telecamere | |
| Pixel del sensore | Otturatore globale con 2 MP e 5 MP |
| Campo visivo | 75° |
| Velocità fotogrammi video | 25 fps |
| Acquisizione di gruppi di immagini | Metodo: Fotogrammetria video. Frequenza: Tipicamente 2 Hz, fino a 25 Hz. Tempo di acquisizione max.: 60 secondi con un gruppo di immagini di circa 60 MB. |
| illuminazione | Telecamera Starlight. Tecnologia Omnipixel®-GS. Mantenere il colore pieno a livelli di illuminazione di 0.01 lux. |
| Comunicazione | |
| Tipo di scheda SIM | Scheda nano-SIM |
| Modem di rete | MODEM 4G INTEGRATO: TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM |
| Connessione wireless | NFC per l'associazione touch del dispositivo |
| Wi-Fi | Wi-Fi IEEE 802.11a/b/g/n/ac, modalità punto di accesso |
| Bluetooth® | 5.0 e 4.2 +EDR, retrocompatibile |
| Porte | 1 porta LEMO a 7 pin (RS-232) 1 porta USB Type-C (alimentazione esterna, download dati, aggiornamento firmware) 1 porta antenna UHF (TNC femmina ) |
| Radio UHF integrata | Rx/Tx: 410 - 470 MHz Potenza di trasmissione: Da 0.5 W a 2 W. Protocollo: CHC, trasparente, TT450, Velocità di collegamento SATEL: Da 9 600 bps a 19 200 bps Portata: Tipica da 3 km a 5 km, fino a 15 km in condizioni ottimali |
| Formati dati | RTCM 2.x, RTCM 3.x, ingresso / uscita CMR USCITA HCN, HRC, RINEX 2.11, 3.02 NMEA 0183 Client NTRIP, raster NTRIP |
| Memorizzazione dei dati | 8 GB di memoria interna. Supporta espansione esterna da 128 GB |
| Conformità alle leggi e alle normative | |
| Standard internazionali | Calibrazione dell'antenna NGS, IEC 62133-2:2017+A1, IEC 62368- 1:2014, manuale un Sezione 38.3 |
Shanghai Apekstool è stata fondata e con sede a Shanghai, specializzata nella produzione e vendita di apparecchiature di misurazione. Ci impegniamo a essere un fornitore professionale di apparecchiature per sondaggi. Il nostro obiettivo è quello di fornire i migliori prodotti e un servizio eccellente ai nostri clienti in tutto il mondo.
Da 6 anni siamo impegnati nel settore della cartografia geografica. Forniamo tutti i prodotti a prezzi ragionevoli e con un supporto in tempo reale sulla nostra esperienza professionale e catena di fornitura di alta qualità. Come gnss rtk, stazione totale, teodolite, auto livella, livella laser rotante, livella laser e accessori per la misurazione. Abbiamo venduto in più di 156 paesi e costruito il nostro mercato stabile.
Siamo orgogliosi di garantire che, grazie alla nostra solida esperienza tecnica e alle nostre capacità di comunicazione, i nostri tecnici addetti alle vendite/assistenza siano in grado di rispondere alle vostre domande tecniche più complesse telefonicamente in inglese. Ciò consentirebbe di risparmiare così tanto tempo per la comunicazione. La nostra attività è in crescita e vi invitiamo a partecipare al successo.
