DIP a 90 gradi per connettore SMA coassiale RF per circuito stampato

Connettore SMA coassiale RF a 90 gradi per circuiti stampati, prodotto da un'azienda specializzata. Scopri la qualità della nostra produzione!
Richiede una citazione

Dettagli prodotti

Informazioni di Base.

Model No.
GPS Internal Antenna
Antenna Base
Antenna High Gain
Natura dell′operazione
Trasmissione Antenna
Sturcture Form
Wireless Antenna
Dimensionalità
One-Dimensional Antenna
Pacchetto di Trasporto
Foam + Carton
Origine
China
Capacità di Produzione
100000/Month

Descrizione del Prodotto

 DATI ELETTRICI
Impedenza                                                                    50Ω
 Gamma di frequenza (per  interfaccia connettore) DC~18 GHz
  Tensione di resistenza dielettrica (a  livello del mare) ≥750-1500 V, 50 Hz  (a seconda  del cavo)
 Tensione di esercizio (a  livello del mare) ≥250-500V, 50Hz ( livello del mare) / ≥65-125V, 50Hz  (altezza 21000M)
 Resistenza di isolamento ≥ 5000 mΩ
 Resistenza di contatto  Conduttore interno: ≤3mΩ
 Conduttore esterno: ≤2.5mΩ
 Dispersione RF (2-3 GHZ) Flessibile: ≥60 dB
 Cavo semirigido : ≥100 dB
 DATI MECCANICI
  Coppia di serraggio del dado di accoppiamento 0,8 Nm--1,1 Nm / 7.1 lb. Poll. - 9,7 lb
   Forza di ritenzione del dado di accoppiamento ≥270N / 60.7 lb
 Captivazione del contatto assiale   ≥27N / 6.1 lb
Durata (accoppiature) ≤500
 DATI AMBIENTALI
 Intervallo di temperatura Da -65°C  a +165°C.
 DATI DEL MATERIALE
Corpi,  contatti esterni  Rame al berillio--placcatura Au
 Acciaio inox - passivazione
Ottone--placcatura in lega Au  / ternaria
 Bronzo fosforoso - -placcatura Au
Contatti pin   Ottone/ rame al berillio- -placcatura Au
 Contatti femmina  Rame al berillio /  bronzo al fosforo - placcatura in Au
 Boccole a crimpare Ottone--placcatura Au
Isolante PTFE
Guarnizioni  Gomma siliconica

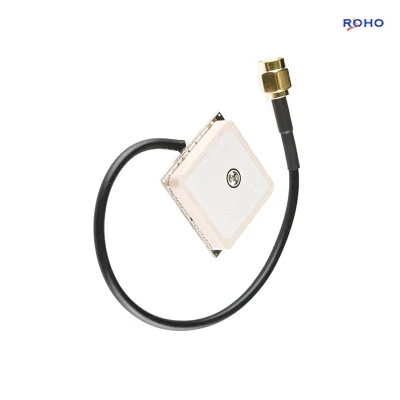

1575.42MHz GPS Ceramic Patch Antenna 15X15mm Length Customized GPS Active Antenna with Ipex/MCX/SMA Connector

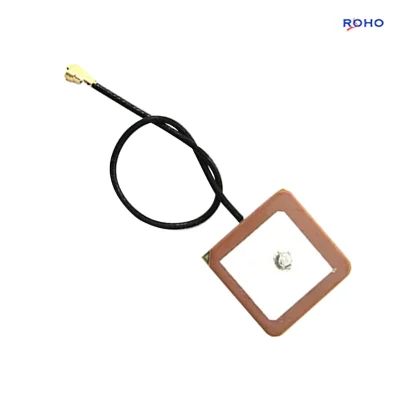

1575.42MHz GPS Ceramic Patch Antenna 15X15mm Length Customized GPS Active Antenna with Ipex/MCX/SMA Connector

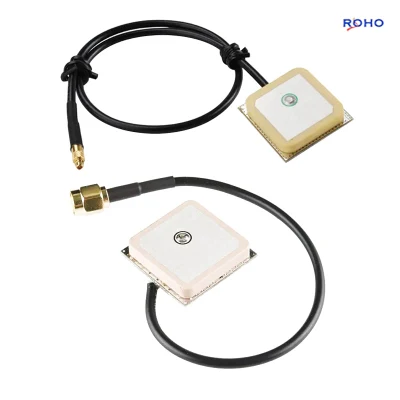

1575.42MHz GPS Ceramic Patch Antenna 15X15mm Length Customized GPS Active Antenna with Ipex/MCX/SMA Connector

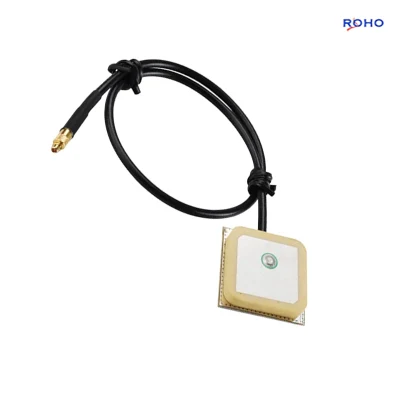

1575.42MHz GPS Ceramic Patch Antenna 15X15mm Length Customized GPS Active Antenna with Ipex/MCX/SMA Connector

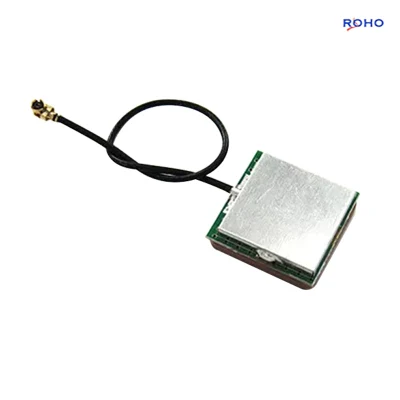

1575.42MHz GPS Ceramic Patch Antenna 15X15mm Length Customized GPS Active Antenna with Ipex/MCX/SMA Connector
1575.42MHz GPS Ceramic Patch Antenna 15X15mm Length Customized GPS Active Antenna with Ipex/MCX/SMA Connector
1575.42MHz GPS Ceramic Patch Antenna 15X15mm Length Customized GPS Active Antenna with Ipex/MCX/SMA Connector
