Informazioni di Base.
Model No.
VP-3516-16
Antenna Base
Antenna High Gain
Natura dell′operazione
Trasmissione Antenna
Sturcture Form
Antenna Wire
Dimensionalità
Two-Dimensional Antenna
connettore
N Type Female
Pacchetto di Trasporto
Pulp Box+Master Carton
Specifiche
360X160X85mm, 2.5KGS
Marchio
No
Origine
China
Codice SA
8517710000
Capacità di Produzione
5000PCS/Month
Descrizione del Prodotto

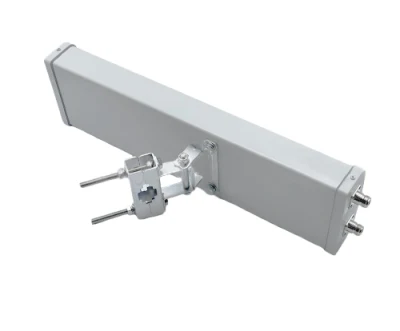

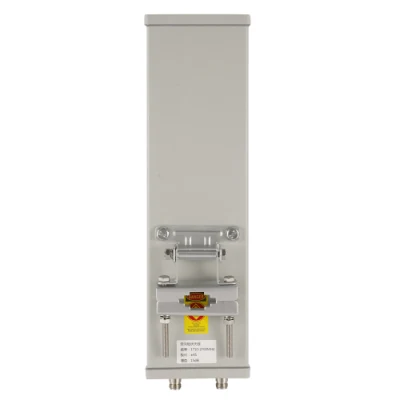

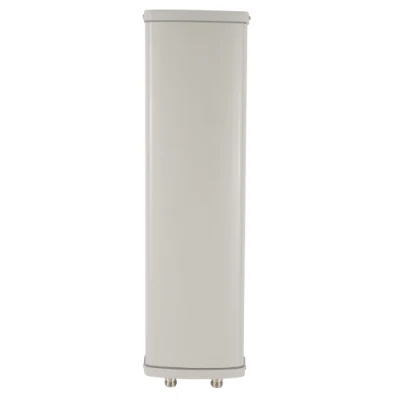

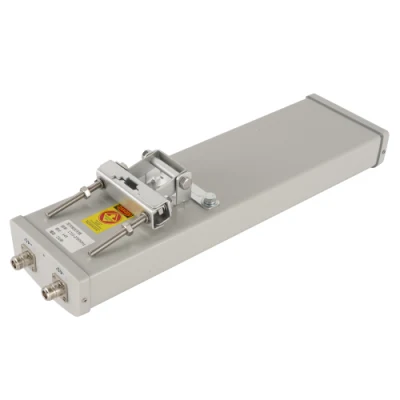

Antenna settoriale a 2 porte da 1.7 GHz a 2.7 GHz, 16 dBi, 45 gradi, 2 connettori femmina tipo N, doppio Pol. H/V.
Gamma di frequenza: Da 1.7 GHz a 2.7 GHz
Tipo di polarizzazione: 45 gradi. Inclinazione
Guadagno: 16 dBi
Larghezza del raggio verticale: 14°
Larghezza del raggio orizzontale: 32°
Inclinazione elettrica verso il basso: 1°
Rapporto F/B: 28 dB
VSWR: 1.7:1
Rapporto polare incrociato: 25 dB
Isolamento porta: 25 dB

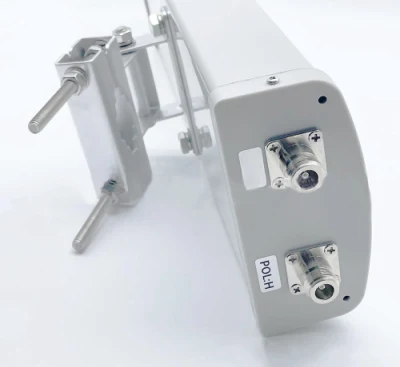

Tipo di connettore: 2 x femmina tipo N.
Descrizione
VP-3516-16 è un'antenna settoriale a 2 porte da 16 dBi progettata per l'uso in reti WiFi e LTE a 2.7 GHz. Il design esclusivo di queste antenne settoriali a 2.4 GHz fornisce un'ampiezza del fascio effettiva di 120 gradi e uno schema di polarizzazione doppia inclinato di ±45 gradi. Queste antenne includono 2 cavi LMR 200 da 36" N-maschio a N-maschio e una staffa di montaggio per le radio PMP di Cambium.
L'antenna a settore VP-3516-16 è progettata per fornire un guadagno elevato e la massima copertura e presenta un migliore rollio di pattern e fronte-retro che consente una maggiore efficienza spettrale. Questo settore di antenne opera nella popolare gamma di frequenza LTE e WiFi da 1.7 GHz a 3.8 GHz e fornisce VSWR da 1.5:1 a 1.7:1 a seconda della frequenza.
Caratteristiche
Antenna direzionale a doppio settore polarizzato da 2,4 GHz
Guadagno di 14.5 dBi, larghezza del fascio di 120 gradi
Adattatore sul retro progettato per le radio PMP Cambium
Connettore integrato femmina tipo N.
Staffe di montaggio per impieghi gravosi
Applicazioni
2X2 compatibile con MIMO
Applicazioni supportate a 2.4 GHz
Sistemi LAN wireless e applicazioni I25 802.16e
Sito cellulare WiMAX Wireless Internet Provider
Espansione delle città intelligenti per copertura e IOT/IIOT
Applicazioni punto-punto (PTP) o punto-multipunto (PtMP) per esterni
Gamma di frequenza: Da 1.7 GHz a 2.7 GHz
Tipo di polarizzazione: 45 gradi. Inclinazione
Guadagno: 16 dBi
Larghezza del raggio verticale: 14°
Larghezza del raggio orizzontale: 32°
Inclinazione elettrica verso il basso: 1°
Rapporto F/B: 28 dB
VSWR: 1.7:1
Rapporto polare incrociato: 25 dB
Isolamento porta: 25 dB
Tipo di connettore: 2 x femmina tipo N.
| Elettrico | |
| Gamma di frequenza (MHz) | 1700-2700 MHz |
| Polarizzazione | Orizzontale/verticale/±45° inclinato |
| Guadagno | 16 dBi |
| Ampiezza del fascio di azimut 3 dB | 32° |
| Larghezza fascio di 3 dB di elevazione | 14° |
| Inclinazione elettrica verso il basso | 1° |
| V.S.W.R | ≤1.8 |
| Rapporto F/B. | ≥28 dbi |
| Rapporto cross-pol | 25 dB |
| Isolamento porta-porta | 25 dB |
| Potenza in ingresso | 100 W max per porta |
| Impedenza | 50 Ω |
| Meccanico | |
| Tipo di connettore | Tipo N femmina x 2 |
| Quota | 360x165x85mm |
| Peso (kg) | 2 kg |
| Metodo di montaggio | Montaggio su tubo |
| Diam. Palo di montaggio | 50 mm-75 mm |
| Finitura della superficie | Rivestimento in polvere opaco |
| Ambientale | |
| Intervallo di temperatura | Da -45° a 60°C/+140°F |
| Velocità del vento | 160 km/h / 100 mph |
| Protezione UV | Rivestimento in polvere resistente ai raggi UV |
| Protezione ingresso | IP55 resistente alla pioggia |
Descrizione
VP-3516-16 è un'antenna settoriale a 2 porte da 16 dBi progettata per l'uso in reti WiFi e LTE a 2.7 GHz. Il design esclusivo di queste antenne settoriali a 2.4 GHz fornisce un'ampiezza del fascio effettiva di 120 gradi e uno schema di polarizzazione doppia inclinato di ±45 gradi. Queste antenne includono 2 cavi LMR 200 da 36" N-maschio a N-maschio e una staffa di montaggio per le radio PMP di Cambium.
L'antenna a settore VP-3516-16 è progettata per fornire un guadagno elevato e la massima copertura e presenta un migliore rollio di pattern e fronte-retro che consente una maggiore efficienza spettrale. Questo settore di antenne opera nella popolare gamma di frequenza LTE e WiFi da 1.7 GHz a 3.8 GHz e fornisce VSWR da 1.5:1 a 1.7:1 a seconda della frequenza.
Caratteristiche
Antenna direzionale a doppio settore polarizzato da 2,4 GHz
Guadagno di 14.5 dBi, larghezza del fascio di 120 gradi
Adattatore sul retro progettato per le radio PMP Cambium
Connettore integrato femmina tipo N.
Staffe di montaggio per impieghi gravosi
Applicazioni
2X2 compatibile con MIMO
Applicazioni supportate a 2.4 GHz
Sistemi LAN wireless e applicazioni I25 802.16e
Sito cellulare WiMAX Wireless Internet Provider
Espansione delle città intelligenti per copertura e IOT/IIOT
Applicazioni punto-punto (PTP) o punto-multipunto (PtMP) per esterni
