Informazioni di Base.
Model No.
AGB-M4837
Natura dell′operazione
Ricezione Antenna
Sturcture Form
Antenna Wire
Dimensionalità
Two-Dimensional Antenna
dimensioni
48.5*37*17mm
connettore
SMA
colore
nero
cavo
Rg174
lunghezza del cavo
3 m.
Pacchetto di Trasporto
Polybag, Paper Cartoon
Marchio
DeliNComm
Origine
Guangzhou
Codice SA
8517707090
Capacità di Produzione
100000/Day
Descrizione del Prodotto

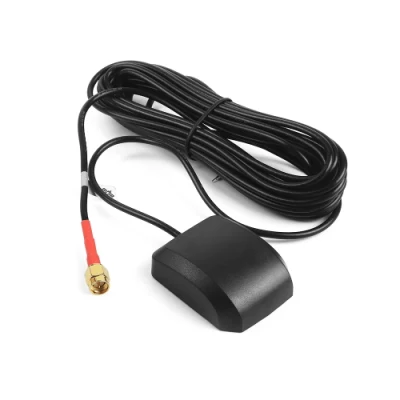

Antenna GPS e Beidou esterna antenna GPS antenna GNSS
Specifiche meccaniche
Condizioni
Caratteristiche dell'antenna
Caratteristiche dell'amplificatore
Test ambientali
Specifiche meccaniche
| Dimensioni (mm) | 48*37*17mm | Montaggio | Adesivo / magnetico 3M |
| Peso(g) | <80 | Connettore | SMA o altro |
| Colore | Nero | Cavo | RG174 - 3 m. |
Condizioni
| Condizioni di lavoro | Temperatura: -40ºC~+85ºC |
| Umidità relativa: 95%~100% | |
| Condizioni di conservazione | Temperatura: -40ºC~+85ºC |
| Umidità relativa: 95%~100% |
Caratteristiche dell'antenna
| No | Articolo | Specifiche | Tolleranza ambientale post |
| 1 | Gamma di frequenza di ricezione (MHz) | 1575.42 e 1561.098±2 MHz | ±2.5 |
| 2 | Frequenza centrale (MHz) (Con piano SpuareGND da 30 mm) | 1575.42 e 1561.098±2 MHz | ±3.0 |
| 3 | Larghezza banda (MHz) ( perdita di ritorno≤-10dB) | ≥10 | |
| 4 | V.S. W.R.(in frequenza centrale) | ≤1.5 | |
| 5 | Guadagno (Zenith) (dBi tip) (Con piano GND quadrato da 70 mm) | 4.5 | ±0.5 |
| 6 | Rapporto assiale (con piano GND quadrato da 70 mm) | 3,0 dB | ±0.2 |
| 7 | Polarizzazione | RHCP | ----- |
| 8 | Impedenza(Ω) | 50 | ----- |
| 9 | Coefficiente di temperatura frequenza (ppm/ºC) | 0±10 | ----- |
Caratteristiche dell'amplificatore
| No | Articolo | Specifiche |
| 1 | Intervallo di frequenza di ricezione | 1575.42±3 MHz |
| 2 | Guadagno LAN | 23±1 dB |
| 3 | In frequenza centrale | ≤2.0 |
| 4 | Rumore Figura | <2.0 |
| 5 | Tensione di alimentazione | 3~5 V. |
| 6 | Consumo di corrente | 12±1 ma@3 V C.C. |
Test ambientali
| No | Prestazioni a temperatura normale | Deviazione delle prestazioni della prova ad alta temperatura | Deviazione delle prestazioni della prova a bassa temperatura |
| 1 | Guadagno LNA 23±1 dB | ±2 | ±2 |
| 2 | V.S.W.R (In frequenza centrale) ≤2.0 | ±0.3 | ±0.3 |
| 3 | Rumore Figura <2.0 | ±0.3 | ±0.3 |
