Informazioni di Base.
Model No.
DL-GPS&GLONASS-FAKRAZM3-C1CA-T
Antenna Base
Sihuan Array Antenna
Natura dell′operazione
Trasmissione Antenna
Sturcture Form
Antenna di superficie
connettore
Fakra
montaggio
magnetico
dimensioni
36.5*33.5*14mm
peso
57 g
colore
nero
cavo
Rg-174
Pacchetto di Trasporto
Polybag, Paper Cartoon
Origine
Guangzhou
Codice SA
8529101000
Capacità di Produzione
100000/Day
Descrizione del Prodotto

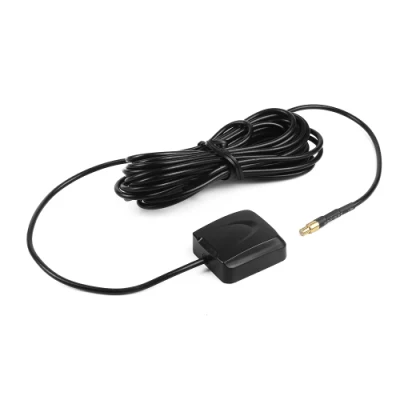

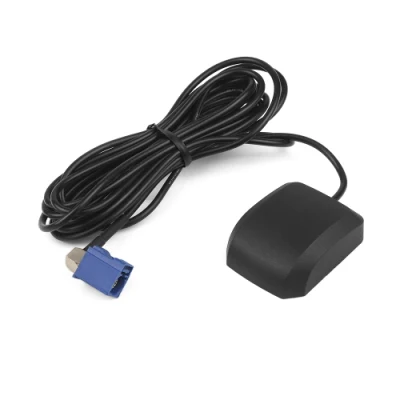

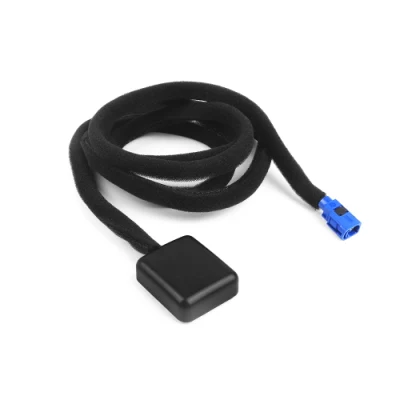

Antenna esterna piccola con magnete FAKRA GPS&Glonass nera
Specifiche meccaniche
Condizioni
Caratteristiche dell'antenna
Caratteristiche dell'amplificatore
Specifiche meccaniche
| Dimensioni (mm) | 36.5*33.5*14mm | Montaggio | Adesivo / magnetico 3M |
| Peso(g) | <80 | Connettore | SMA/BNC/MCX/MMCX/SMB/FAKRA/GT5 |
| Colore | Nero | Cavo | RG174 - 3 m. |
Condizioni
| Condizioni di lavoro | Temperatura: -40ºC~+85ºC |
| Umidità relativa: 0%~95% | |
| Condizioni di conservazione | Temperatura: -40ºC~+85ºC |
| Umidità relativa: 0%~95% |
Caratteristiche dell'antenna
| No | Articolo | Specifiche |
| 1 | Gamma di frequenza di ricezione (MHz) | 1575.42&1600±2.0 |
| 2 | Frequenza centrale (MHz) (Con piano SpuareGND da 30 mm) | 1575.42&1600±3.0 |
| 3 | Larghezza banda (MHz) ( perdita di ritorno≤-10dB) | ≥10 |
| 4 | V.S. W.R.(in frequenza centrale) | ≤2.0 |
| 5 | Guadagno (Zenith) (dBi tip) (Con piano GND quadrato da 70 mm) | 3.0±0.5 |
| 6 | Polarizzazione | RHCP |
| 7 | Impedenza(Ω) | 50 |
| 8 | Coefficiente di temperatura frequenza (ppm/ºC) | 0±10 |
Caratteristiche dell'amplificatore
| No | Articolo | Specifiche |
| 1 | Intervallo di frequenza di ricezione | 1575.42 e 1600±3.0 MHz |
| 2 | Guadagno LAN | 26±3 dB |
| 3 | In frequenza centrale | ≤2.0 |
| 4 | Rumore Figura | <2.0 |
| 5 | Tensione di alimentazione | 3~5 V. |
| 6 | Consumo di corrente | ≤20 ma |
