Informazioni di Base.
Model No.
DL-GPS&BD&GLONASS-SMAJZG1-G
Antenna Base
Antenna Direzionale
Natura dell′operazione
Ricezione Antenna
Sturcture Form
Antenna Wire
Dimensionalità
Two-Dimensional Antenna
polarizzazione
Rhcp
cavo
rg-174 1 m.
peso
<50 g
tempo di consegna
3-7 giorni
ora campione
1-3 giorni
connettore
bnc/sma/smc o altro
Pacchetto di Trasporto
Polybag, Paper Cartoon
Specifiche
55*50*20 mm
Origine
China
Codice SA
85291010
Capacità di Produzione
30000/Day
Descrizione del Prodotto

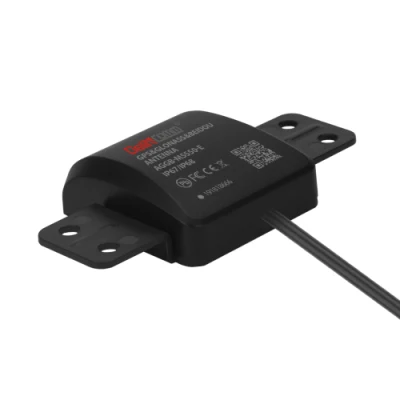

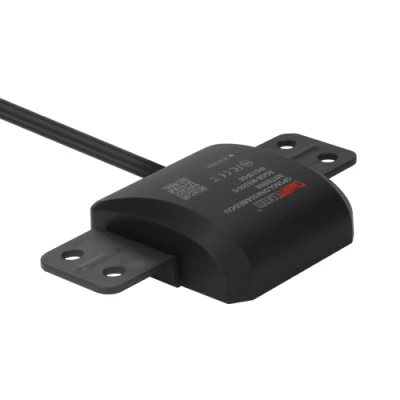

Antenna esterna GPS&BD&GLONASS con supporto
Caratteristiche dell'antenna
Caratteristiche dell'antenna
| Specifiche di progettazione | Tipico | Unità |
| Forma antenna | Antenna esterna attiva | |
| Frequenza di lavoro | 1575.42&1561.09 e 1602 MHz | MHz |
| Guadagno | ≤3,0 dBi | DBi |
| Efficienza dell'antenna | 45% | |
| V.S.W.R. | ≤2.0 | |
| Ploriaztion | RHCP | |
| Rapporto assiale | ≤3.0 | |
| Schema di radiazione | Direzionale | |
| Impedenza | 50 | Ω |
| Gestione della potenza | 33 | dbm |
| Interfaccia | Testa dritta placcata oro SMA, RG174-1M | |
| Quote overal | 55x50x20mm | mm |
| Peso | 50 g. | g |
| Temp. Di esercizio | -40ºC~85ºC | ºC |
| Temp. Di conservazione | 15ºC~30ºC | ºC |
Caratteristiche dell'amplificatore
| No | Articolo | Specifiche |
| 1 | Intervallo di frequenza di ricezione | 1575.42&1561.09&1602±3 MHz |
| 2 | Guadagno LNA | 28±3 dB |
| 3 | V.S.W.R | ≤2.0 |
| 4 | Rumore Figura | ≤2.0 |
| 5 | Tensione di alimentazione | 3~5 V. |
| 6 | Corrente continua | ≤20 ma |
